簡要說明

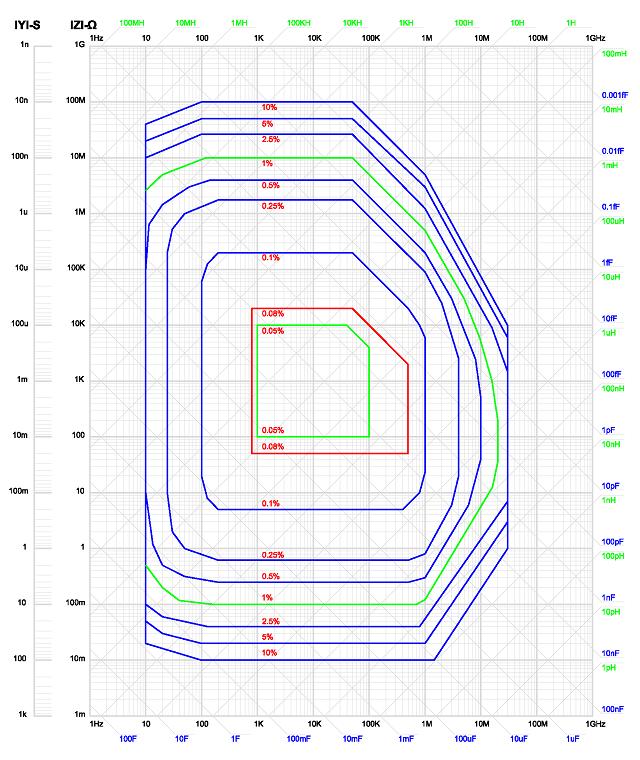

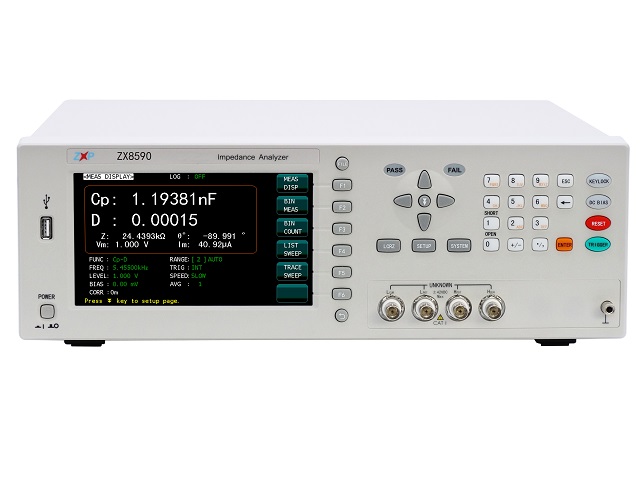

ZX8590系列高頻精密阻抗分析儀：使用自動平衡電橋技術及四端對開爾文測試端、測量頻率范圍涵蓋20Hz~25MHz，最小分辨率1mHz，基本測量精度可達0.05%。
ZX8590同時具有阻抗分析儀的繪圖功能和LCR表測量功能，其高精度、寬頻率范圍可以滿足元件與材料大部分低壓參數的測量要求，可廣泛應用于諸如電感器、電容器、電阻器、傳聲器、諧振器、液晶顯示器、變?nèi)荻O管、變壓器等進行阻抗性能的研究分析及生產線QC檢驗。
訂購信息
●ZX8590-5M：20Hz-5MHz阻抗分析儀+LCR表
●ZX8590-10M：20Hz-10MHz阻抗分析儀+LCR表
●ZX8590-15M：20Hz-15MHz阻抗分析儀+LCR表
●ZX8590-20M：20Hz-20MHz阻抗分析儀+LCR表
●ZX8590-25M：20Hz-25MHz阻抗分析儀+LCR表
性能特點
●自動平衡技術電橋，高頻阻抗測量準確度高
●4端對開爾文測試端，寬阻抗測量范圍準確度高
●提供內部直流偏壓-5V～+5V
●可選配內部±40V偏置電壓源
●簡體中文、英文操作語言
●分檔測量、列表掃描、繪圖掃描、開路、短路、負載校正等等功能
●配備電導率σ·介電常數ε的運算功能
●進行測試數據、測試條件保存（U盤或內部）
●繪圖掃描圖像直接拷屏到U盤功能
●加強的測試端保護功能
●USB、GPIB、RS232、LAN等上位機連接接口自動平衡電橋技術
以往低端簡化的運放阻抗測量電路如下圖：
以上電路在實際運作時，隨著頻率的升高，虛地點會越來越不理想，導致流過被測件DUT的電流信號不能全部進入IV轉換標準電阻Rr，所以會造成測量誤差越來越大。
而ZX8590使用的自動平衡電橋測試原理，把上圖簡易的測量運放改進成：Lpot檢零電路，0度90度數字檢相及調制解調電路，Lcur高頻驅動電路等等組成的矢量負反饋網絡。從而保證了測量電路的虛地端更接近理想。下面2圖是簡易運放阻抗測量電路以及自動平衡電橋阻抗測量電路Lcur（虛地點）的波形實測對比：

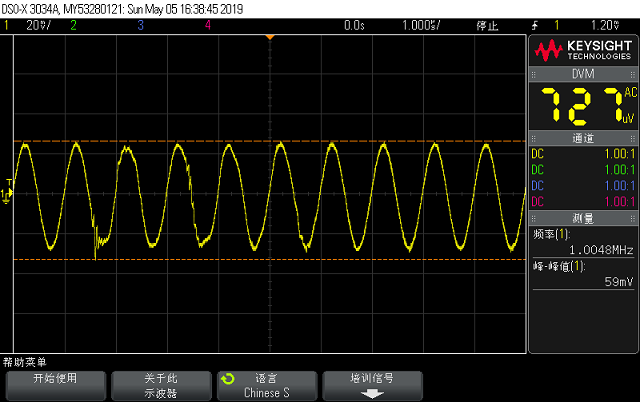

使用簡易運放阻抗測量電路1MHz測量6.8nF Lcur（虛地點）實測波形如下：

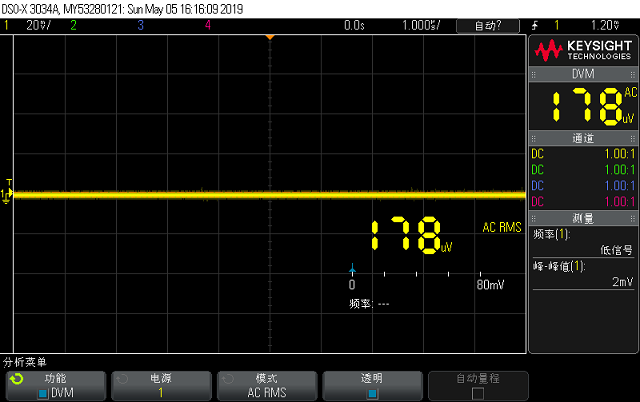

使用自動平衡電橋阻抗測量電路1MHz測量6.8nF Lcur（虛地點）實測波形如下：
主要測量頁面

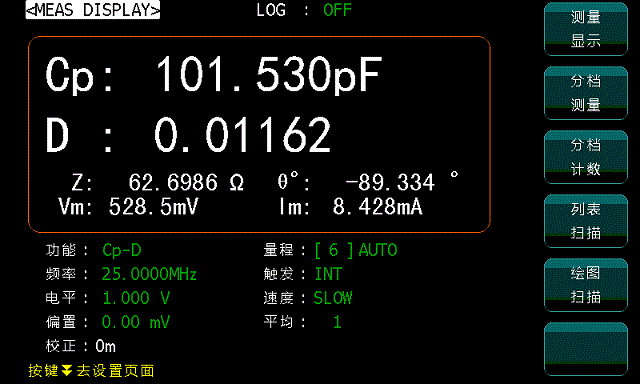

測量顯示：
